GRÚA SOBRE CAMIÓN QY50KD

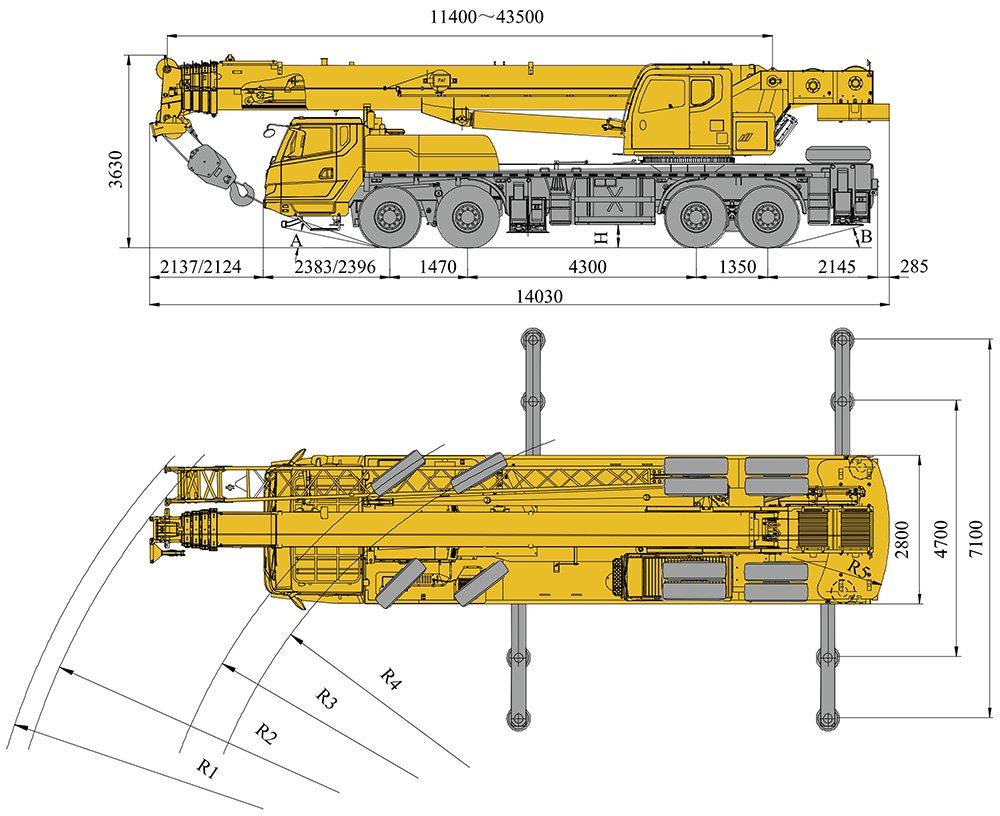

Dimensiones

Especificaciones técnicas

Chasis

Superestructura

Sistema Boom

Peso

	Axle	1	2	3	4	Total weight
	t	8.1	8.1	13	13	42.2

	Hook block	Parts of line	Weight (kg)	Remarks
	50 t 4.5t	121	517 100	Single hook Single hook

Velocidades de trabajo

315/80R22.5	1～80	45%

Operation mechanism	Working speed		Max.single line pull	Rope diameter/length
	0-130	m/min,single line,4th layer	48kN	18 mm/190m
	0-130	m/min,single line,4th layer	48kN	18 mm/125m
	0-2 r/min
	Approx 40 s for boom luffing from-2°to 80°
	Approx.90 s for boom extending from 11.4m to 43.5m

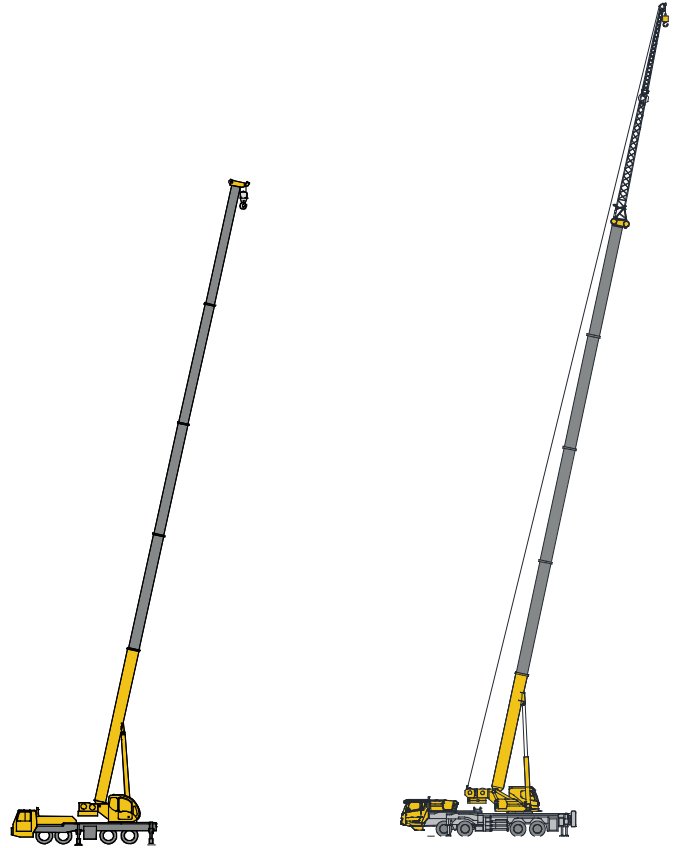

Combinación de pluma y foque

Pluma telescópica: T: 11,4~43,5 m

Plumín: T: 43,5 m J: 9,5~16 m

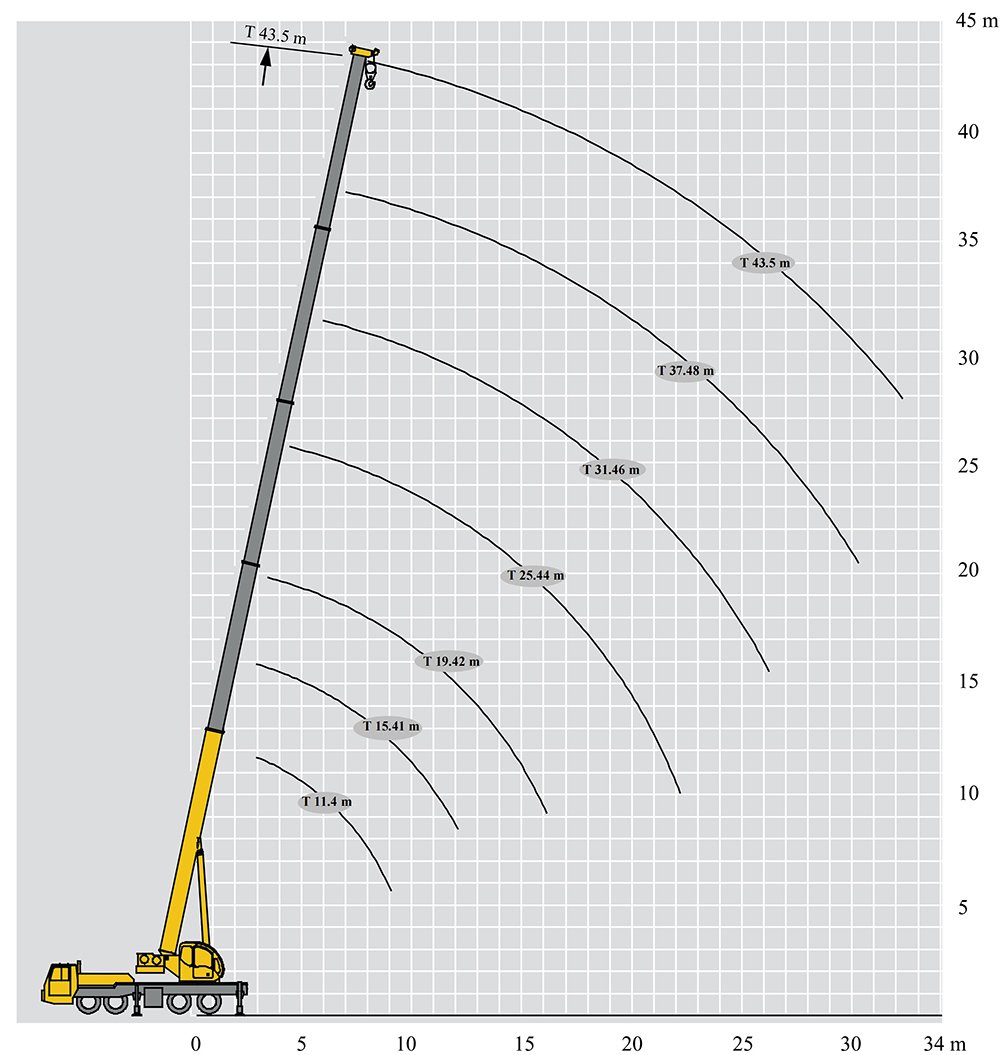

Tabla de alturas de elevación

				25.44 m	31.46 m	37.48 m	43.5 m
	11.4 m	15.41m	19.42m
3	50000	45000						3
3.5	50000	45000						3.5
4	48000	45000	35000	25000				4
4.5	45000	43000	33000	25000				4.5
5	41000	40000	32000	25000	18500			5
5.5	36500	36000	29000	25000	18500
6	33000	32500	27000	23300	18500			6
7	27000	26600	24500	21000	18500	14000		7
8	22200	22600	22500	19000	17700	13200	9500	8
9	17500	18000	17600	17000	16300	12500	9500	9
10		14600	14200	15400	15000	11800	9300	10
12		10100	10000	10700	11300	10300	8600	12
14			7200	7900	8400	8800	7900	14
16			5300	6000	6500	6800	7100	16
18				4600	5100	5400	5600	18
20				3500	4000	4300	4500	20
22				2700	3100	3600	3700	22
24					2500	2800	3000	24
26					1800	2200	2400	26
28						1700	1950	28
30						1300	1500	30
32							1200	32

				25.44 m	31.46 m	37.48 m	43.5 m
	11.4 m	15.41m	19.42m
3	50000	45000						3
3.5	50000	45000						3.5
4	48000	45000	35000	25000				4
4.5	45000	43000	33000	25000				4.5
5	40000	40000	32000	25000	18500			5
5.5	36000	35700	29000	25000	18500
6	32500	31800	27000	23300	18500			6
7	26800	26500	24500	21000	18500	14000		7
8	21000	21600	22000	19000	17700	13200	9500	8
9	16500	17200	17100	17000	16300	12500	9500	9
10		13800	13700	14600	15000	11800	9300	10
12		9500	9400	10100	10700	10300	8600	12
14			6700	7400	7900	8300	7900	14
16			4900	5500	6100	6400	6600	16
18				4200	4700	5000	5300	18
20				3200	3700	4000	4200	20
22				2400	2900	3200	3400	22
24					2200	2500	2700	24
26					1700	2000	2200	26
28						1500	1700	28
30						1100	1400	30
32							1000	32

				25.44 m	31.46 m	37.48 m	43.5 m
	11.4 m	15.41m	19.42 m
3	50000	45000						3
3.5	50000	45000						3.5
4	46300	45000	35000	25000				4
4.5	34500	34500	33000	25000				4.5
5	27100	27100	27100	25000	18500			5
5.5	22000	22000	22000	23500	18500
6	18400	18300	18400	19700	18500			6
7	13400	13400	13400	14600	15300	14000		7
8	10200	10100	10100	11200	12000	12200	9500	8
9	7900	7900	7900	8900	9600	9800	9500	9
10		6200	6200	7200	7900	8100	8300	10
12		3900	3900	4900	5500	5700	5900	12
14			2400	3300	3900	4100	4400	14
16			1300	2200	2800	3000	3200	16
18				1400	1900	2200	2400	18
20				800	1300	1600	1800	20
22					800	1100	1300	22
24						600	800	24
26							500	26

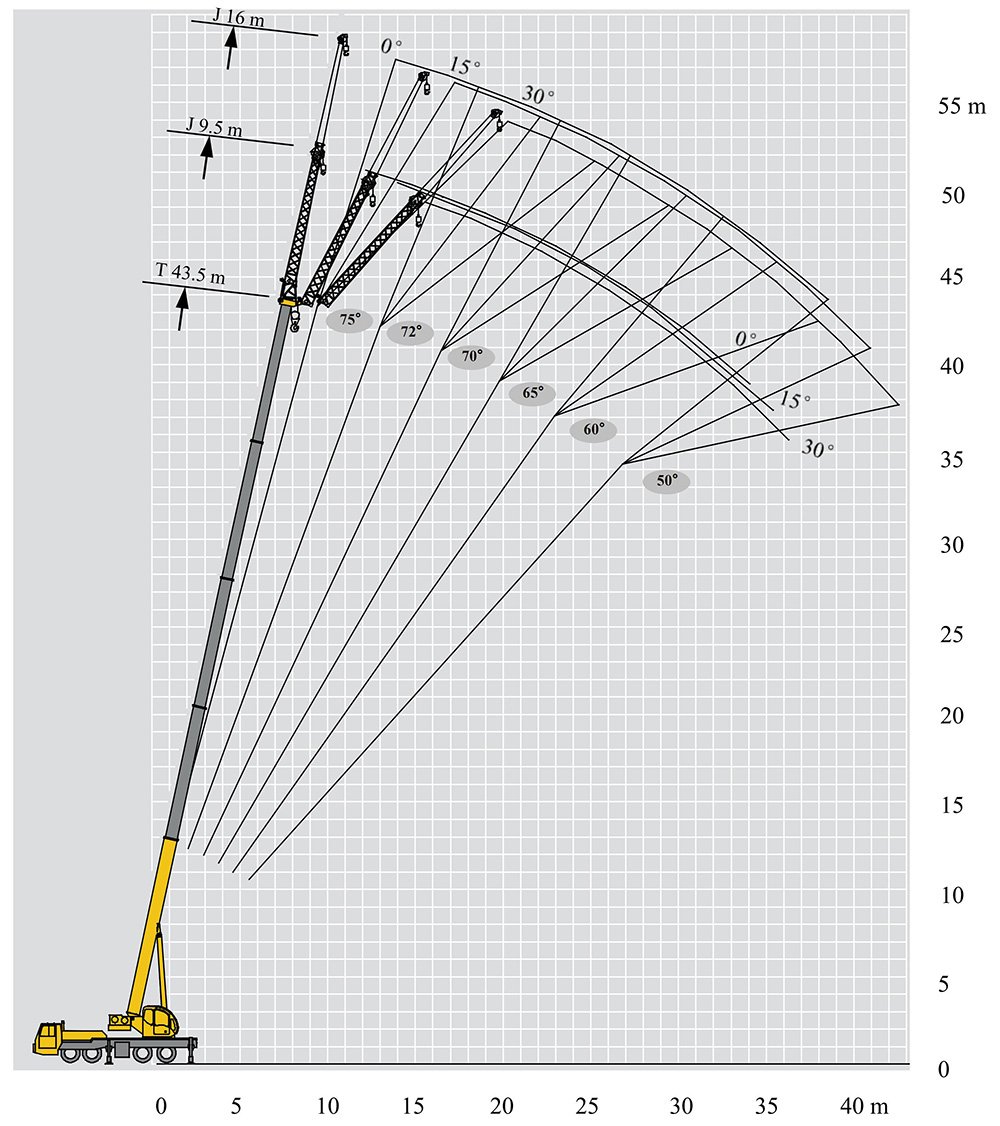

Tabla de alturas de elevación

	9.5m			16m
	0°	15°	30°	0°	15°	30°
78	4500	3000	2500	2800	1500	1200	78
75	4000	2700	2400	2200	1300	1100	75
72	3500	2500	2300	1900	1200	1000	72
70	3200	2300	2200	1800	1200	950	70
65	2550	2100	1900	1600	1000	850	65
60	2000	1700	1600	1200	900	750	60
55	1200	1000	900	850	700	650	55
50	600	500	500	450	400	350	50
	9.5m			16m
	0°	15°	30°	0°	15°	30°
78	4500	3000	2500	2800	1500	1200	78
75	3800	2700	2400	2200	1300	1100	75
72	2700	2400	2200	1800	1200	950	72
70	2100	1900	1700	1600	1100	900	70
65	1150	1000	1000	800	600	600	65
60	500	500	400				60

Descripción del símbolo

Tabla de datos técnicos principales

Nota

• Las cargas nominales totales indicadas en las tablas de carga nominal corresponden a la capacidad máxima de elevación cuando la grúa está instalada sobre terreno firme y nivelado, incluyendo el peso del gancho y las eslingas. El peso de estos dispositivos debe restarse de la carga nominal de elevación.

• El radio de trabajo mostrado en las tablas de carga nominal es el radio cuando la carga se eleva del suelo, y es el valor real incluyendo la deflexión de la pluma con carga. Considere la deflexión de la pluma antes de iniciar la operación de elevación.

• La operación de elevación solo está permitida cuando la fuerza del viento es inferior a grado 5 (velocidad instantánea del viento de 14,1 m/s, presión del viento de 125 N/m²).

• Antes de iniciar la operación de elevación, el operador debe conocer el peso de la carga a elevar y su rango de trabajo, y luego seleccionar las condiciones de trabajo adecuadas. Nunca opere la grúa más allá del límite indicado en la tabla. Utilice el valor inferior de la tabla cuando la longitud de la pluma o el radio de trabajo se encuentren dentro del rango de valores.

• No extienda la pluma más allá de los ángulos indicados en los diagramas de alcance, ya que podría volcarse.

• La pluma debe extenderse según el código telescópico indicado por dígitos, que representa el porcentaje de secciones de la pluma extendidas.
