GRÚA SOBRE CAMIÓN QY85kH-1

banner
1
1

GRÚA SOBRE CAMIÓN QY85kH-1

Descripción

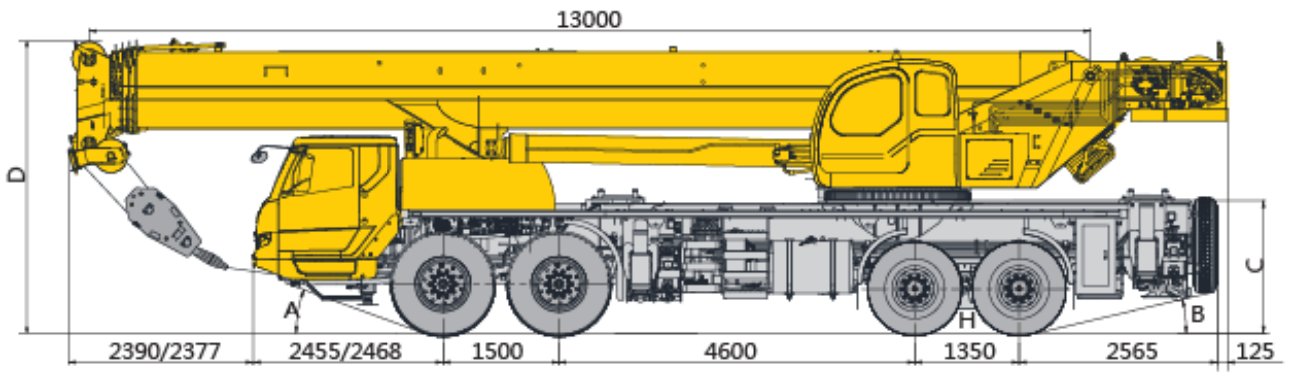

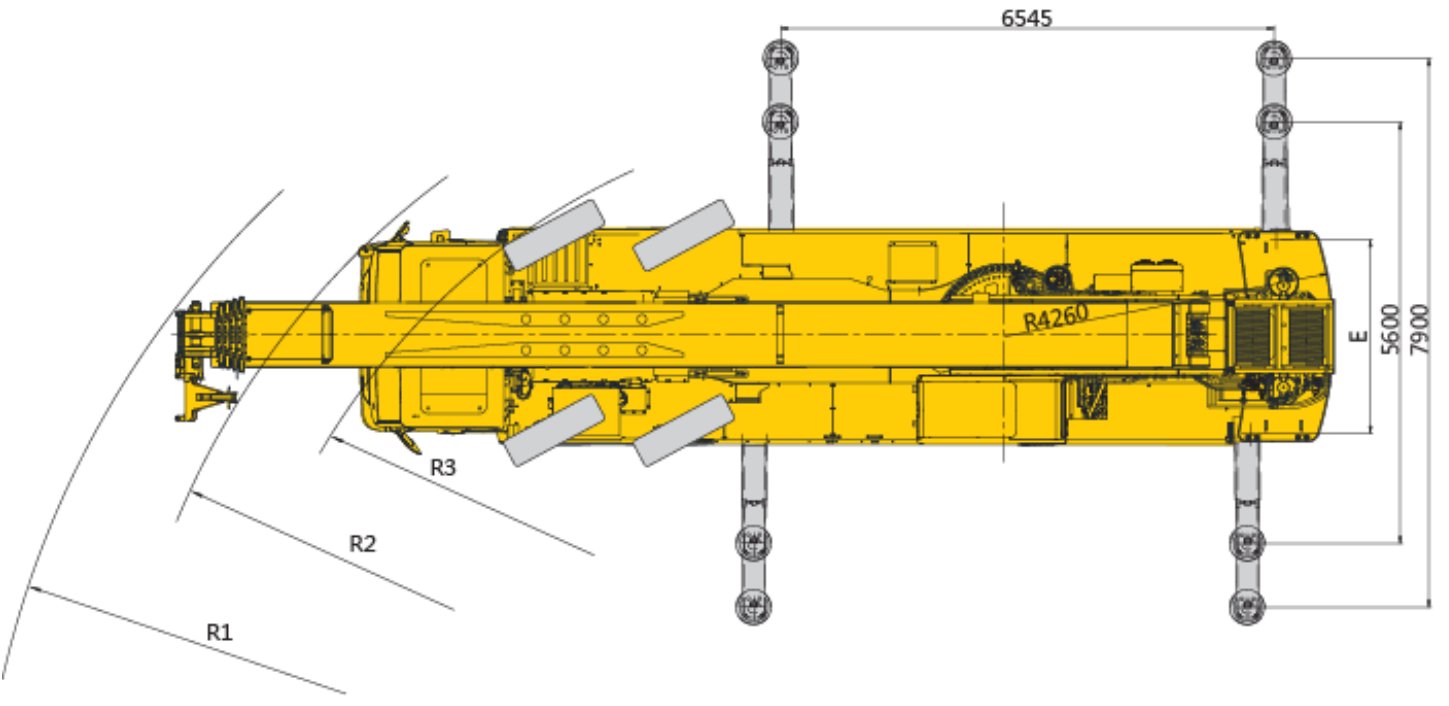

Dimensiones




ABCDER1R2R3H
385/95 R25
12.00R24/325/95R24
20°13°1715 3790 2800 15200 13500 12000 373

Nota: Extensión delantera: 2377 mm, voladizo delantero: 2468 mm (equipado con cabina de conductor Qixing); Extensión delantera: 2390 mm, voladizo delantero: 2455 mm (equipado con cabina de conductor XCMG Automobile).


Especificaciones técnicas


Chasis

  • Estructura: Diseñada y fabricada por XCMG, está hecha de acero de alta resistencia con superficie de tránsito totalmente cubierta y estructura tipo caja antitorsión.

  • Estabilizadores: Cuatro estabilizadores dispuestos en forma de H, controlados hidráulicamente mediante palancas. Incorporan vigas de estabilizadores de doble etapa. A cada lado del chasis se ubican las palancas de control de los estabilizadores, y cada panel de control cuenta con un indicador de nivel, un iluminador LED y botones de velocidad. Cada cilindro de estabilizador dispone de una válvula antirretorno, y cada cilindro del gato hidráulico, de una válvula de doble vía. Diámetro de flotación del estabilizador: 435 mm × 435 mm. Fuerza de reacción del estabilizador con carga máxima de elevación: 784 kN.

  • Motor: WP9H350E50, diésel de 6 cilindros en línea, refrigerado por agua y con control eléctrico, fabricado por Weichai Engine, con una potencia nominal de 257 kW a 1900 rpm, un par máximo de 1700 Nm entre 1100 y 1400 rpm y un par máximo estándar de 1832 Nm. El motor cumple con la norma de emisiones Euro V. Capacidad del depósito de AdBlue: 34,3 L. Capacidad del depósito de combustible: aprox. 430 L.

  • Transmisión: Transmisión manual, fabricada por Shaanxi Fast Gear Co., Ltd., 10 velocidades hacia adelante y 2 velocidades hacia atrás.

  • Ejes: Ejes de alta resistencia, fabricados por reconocidos fabricantes. El primer y segundo eje son para la dirección, mientras que el tercero y el cuarto son para la tracción.

  • Suspensión: Se utiliza suspensión de ballestas como suspensión delantera y suspensión de goma como suspensión trasera.

  • Neumáticos: 12 neumáticos y 1 de repuesto. Los ejes 1 y 2 llevan neumáticos sencillos, mientras que los ejes 3 y 4 llevan neumáticos dobles. Especificaciones de los neumáticos: 385/95R25 (ejes delanteros) y 12.00R24/325/95R24 (ejes traseros).

  • Frenos:

  • Freno de servicio: freno neumático de doble circuito, que actúa sobre todas las ruedas.

  • Freno de estacionamiento: freno accionado por resorte, que actúa sobre las ruedas de los ejes 2, 3 y 4;

  • Freno auxiliar: freno de escape del motor y freno retardador del motor

  • Dirección: Mecanismo de dirección mecánica con servofreno hidráulico para el 1er y 2do eje.

  • Cabina del conductor: La cabina del conductor está equipada con un parabrisas panorámico de cristal de seguridad, lavaparabrisas eléctrico, elevalunas eléctricos, calefacción y aire acondicionado con funciones de ventilación facial y de pies, desempañador y descongelador, y radio, entre otros. El asiento del conductor cuenta con suspensión mecánica y el del copiloto es individual. Dispone de un extintor de 1 kg.

  • Sistema eléctrico

  • 24 V CC, dos juegos de baterías de 12 V en serie.

  • Generador 28 V-80 A.


Superestructura

  • Estructura: Diseñada y fabricada por XCMG, hecha de acero de alta resistencia.

  • Sistema hidráulico: Bomba de caudal variable accionada por el motor del chasis, utilizada para las operaciones de elevación, abatimiento y telescopaje. Válvula de cambio proporcional multidireccional con detección de carga, válvula antirretorno y válvula anticavitación integradas; radiador de aceite hidráulico refrigerado por aire. Capacidad del depósito: 1206 L

  • Sistema de control: Se utiliza un piloto hidráulico para controlar la superestructura. Todos los movimientos de la grúa se controlan mediante una bomba hidráulica y una válvula proporcional a través de dos palancas de control situadas a izquierda y derecha.

  • Sistema de cabrestante: El control hidráulico se utiliza para la regulación de velocidad. El sistema es accionado por un motor hidráulico a través de un reductor de engranajes planetarios, e incluye un freno normalmente cerrado, una válvula de compensación y un tambor ranurado.

  • Sistema de giro: El anillo de giro de cuatro puntos de contacto con bolas es accionado por el reductor de engranajes planetarios del mecanismo de giro, el cual es impulsado por un motor hidráulico, y puede girar 360° de forma continua. Dispone de control de potencia, función de giro libre y regulación de velocidad continua. El interruptor de bocina está integrado en la palanca de control de giro.

  • Sistema de elevación: Para la operación de elevación se encuentra equipado un cilindro hidráulico de doble efecto con soporte frontal y una válvula de equilibrio.

  • Cabina del operador: La nueva cabina de acero está equipada con una ventana frontal. Las ventanas cuentan con cristal de seguridad y parasol. Los controles e indicadores estándar están dispuestos ergonómicamente. La cabina presenta un nuevo diseño de asiento ergonómico con respaldo ajustable y reposabrazos con joysticks integrados. Incluye limpiaparabrisas para el parabrisas y la ventana del techo. Calefacción y aire acondicionado de serie.

  • Dispositivos de seguridad: Válvula de equilibrio hidráulico, válvula de alivio hidráulico, válvula hidráulica de doble vía, LMI, limitador de descenso para evitar la liberación excesiva del cable, sistema anti-doble bloqueo en la cabeza de la pluma para evitar el enrollamiento excesivo del cable y barra de luces tricolor.

  • Contrapeso combinado: 8 t/5 t/5 t/2 t

  • Bloques de gancho/55 t/5,5 t

  • Pluma: Pluma de 5 secciones con sección transversal en U, estructura soldada. Sistema telescópico de doble cilindro y cables. Longitud de la pluma: 13 m a 50,5 m.

  • Cabezal simple: Instalado en la parte superior de la pluma, se utiliza para operaciones con una sola línea. Su capacidad de elevación es la misma que la del cabezal de pluma, pero la carga máxima de elevación no puede superar las 5,5 t.

  • Pluma fija: Pluma de celosía de dos secciones, estructura soldada. Tres ángulos de desfase de 0°, 15° y 30°. Longitud de la pluma fija: 9,5 m a 16 m.



Versión y piezas opcionales

Versión: Estándar

  • Descripción de la función: Pluma de 5 secciones de 50,5 m, plumín fijo de 16 m.

  • Nota: solo está disponible la versión estándar.

  • Piezas opcionales:

  • indicador de ángulo

  • Anemómetro

  • Sistema de monitorización del cabrestante

  • luz de baliza giratoria

  • Cámara de marcha atrás

  • Luz de baliza giratoria (cabina del conductor)

  • sensor de longitud de estabilizadores

  • sensor de presión de los estabilizadores

  • Climatización (cabina del operador)


Pesar



AxleTotal weight
t10 10 12.8 12.8 45.61)
t11.35 11.35 21 21 64.72)

En la parte trasera de la plataforma giratoria se transportan una placa de contrapeso fija de 2 t, dos bloques de gancho de 55 t y 5 t, una polea auxiliar, una rueda de repuesto con su soporte y un soporte de contrapeso. Se retiran la placa de contrapeso de 8 t + 5 t + 5 t, la pluma y el estabilizador delantero. Para traslados cortos a la obra, la velocidad máxima de desplazamiento es de 10 km/h y se transportan el bloque de gancho de 55 t, la pluma y el contrapeso de 20 t. Tracción: 8×4×4. Neumáticos: 1.º y 2.º ejes: 385/95R25; 3.º y 4.º ejes: 12.00R24 o 325/95R24.


Parts of line
Weight(kg)

Dimensions(mm)
Remarks
Hook block
55t470 1586×520×452单钩Single hook
5.5t150 717×370×370单钩Single hook


Velocidades de trabajo


385/95R25(Front axles) 12.00R24/325/95R24)(Rear axles)2.5~8045%


Operation mechanism

Working speedMax.single line pullRope diameter/length
0-135 m/min,single line,4th layer6.7t20 mm/250 m
0-90 m/min,single line,4th layer5.5t20 mm/145m
0-1.8 r/min
Approx.55 s for boom luffing from-0.5°to 81°
Approx.135 s for boom extending from 13m to 50.5m

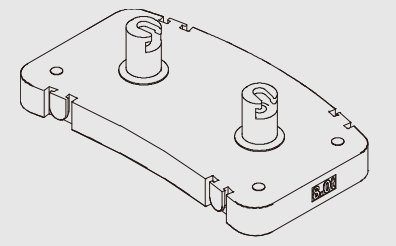

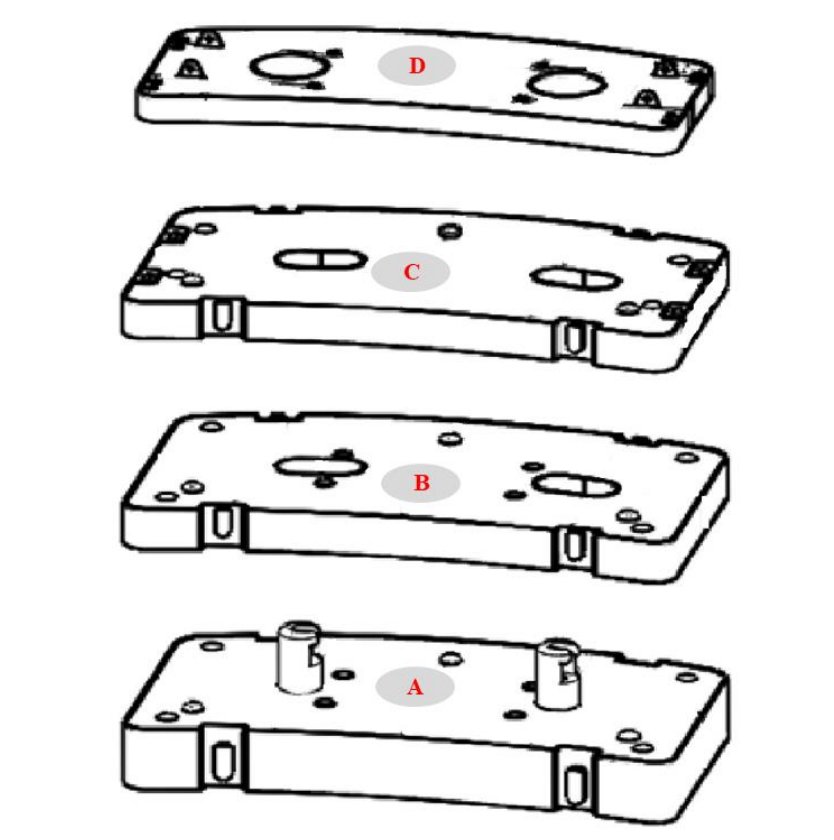

Contrapeso



Counterweight

ABCD
Size(L×W×H)mm2790×1652×6902790×1652×2602790×1652×2402790×1242×226
Weight t


Working mode20 t15 t10 t7t2t
CombinationsA+B+C+DA+C+DA+DC+DD

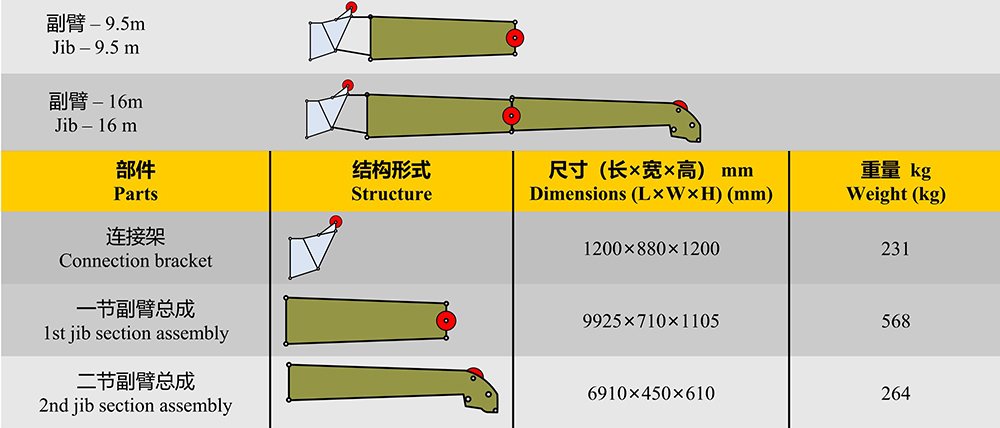

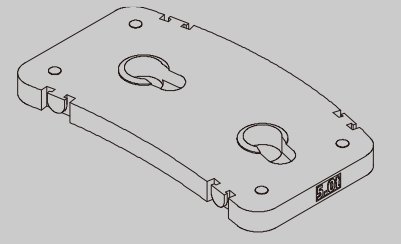

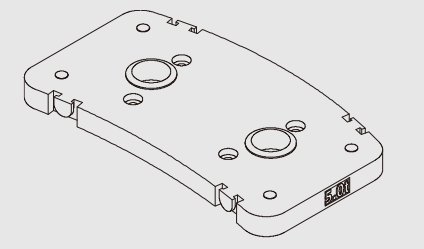

Dimensiones y peso de las piezas transportadas


PartsStructureDimensions(L×W×H)(mm)Weight(kg)No.
Counterweight slab A2790×1652×6908000
Counterweight slab B2790×1652×2605000
Counterweight slab C2790×1652×2405000

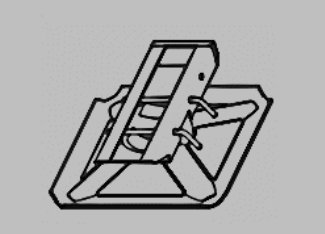

Front outrigger float435×435×12045

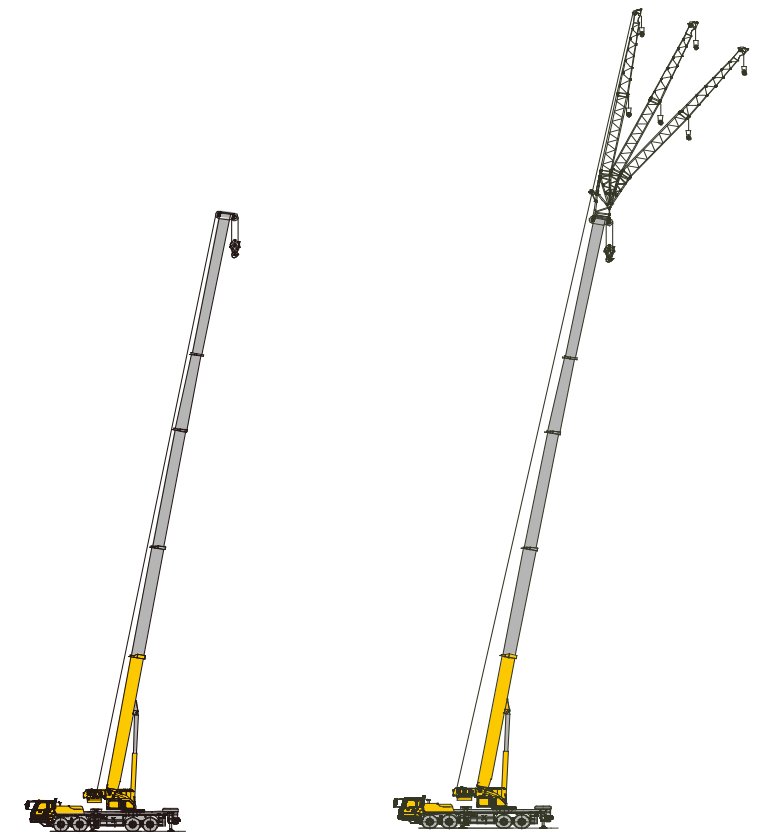

Combinaciones de pluma y foque





Brazo telescópico: T: 13~50,5 m

Pluma: T: 50,5 m J: 9,5/16 m

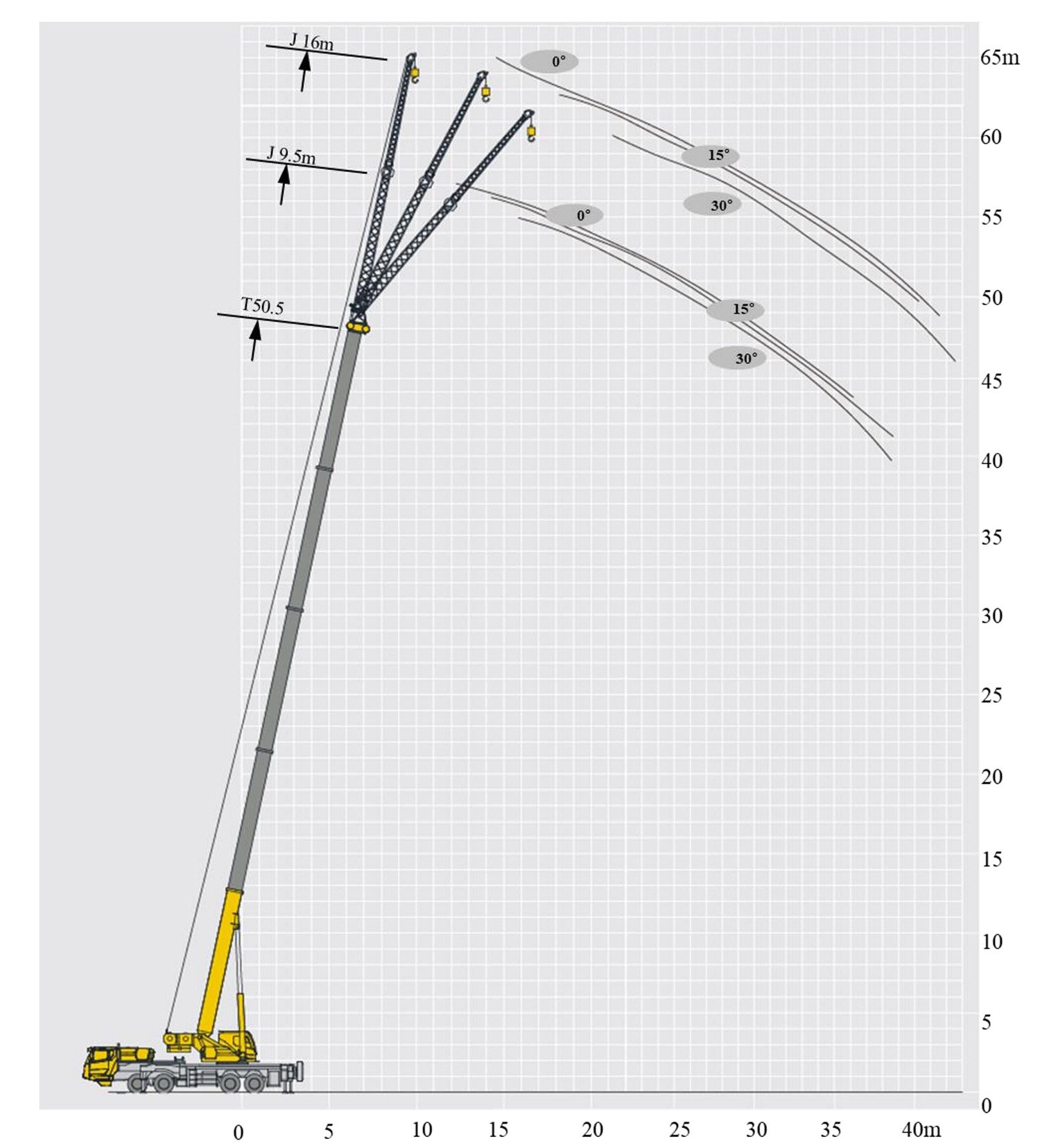

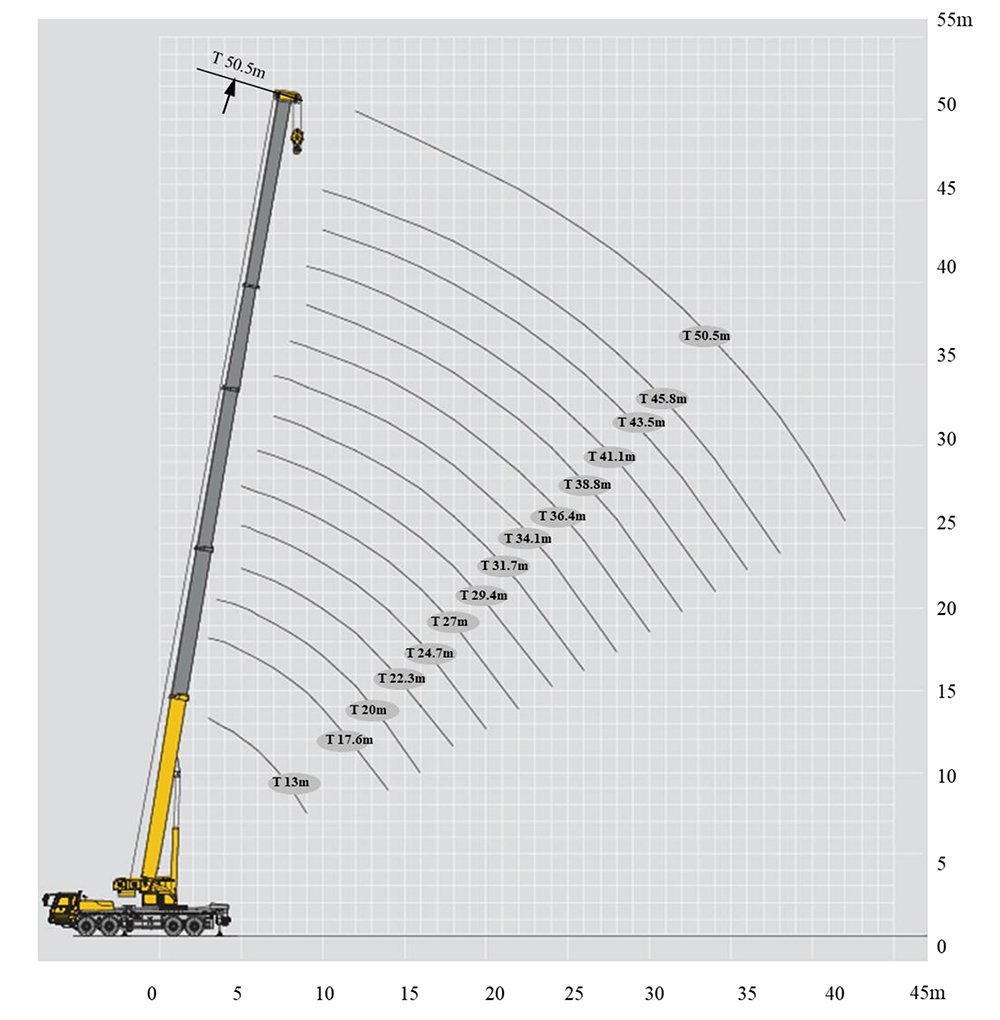

Tabla de alturas de elevación



Mesas elevadoras de carga



1317.62022.324.72729.431.734.136.438.841.143.545.850.5
85*70












3.5 75 68 34











3.5
70 67 34











4.5 66 63 34











4.5
60 60 34 40 34 31.5









5.5
55 54 34
40
34 31.5








5.5

50
49
34

40

34
31.5
34








43 42 34 38 34 30 32 32 21.8






8
37 35 34 34 34 29.5 28.9 31 20.8 25.3





8
32 31 30.730.831 27.526.4 29 18.9 23.220.5 16.7


10
27 28.5 28.1 27.5 26 24.1 26 17.7 21.3 19.2 16 18.1 14.9
10
12
21 21.8 20.9 22.5 22 20.4 22.5 15.8 18.4 17.5 14.4 16.2 13.6 12.6 12
14

18 15.7 17.6 18.2 17
18.3

14.2
15.9 15.7 13.1 14.2 12.4 11.7 14
16

14.5 12 13.9 15.3 13.4 14.6 12.8 13.8 14.2 11.9 12.7 11.3 10.8 16
18


9.3 11.3 12.6 10.7 12 11.8 11.5 12.4 10.8 11.2 10.2 10 18
20



10.6 8.7 9.9 10.7 9.4 10.4 9.6 9.9 9.4 8.8 20
22




8.8 8.3 9.3 7.9 8.8 8.9 8.3 8.6 8.1 22
24





5.7 6.6 7.5 8.1 7.7 7.4 24
26






6.9 5.5 6.4 7.2 6.7 6.4 26
28







4.6 5.5 6.3 5.1 5.8 5.5 28
30








3.8 4.7 5.5 4.3 4.7 30
32









4.8 3.7 4.4 32

34












4.2

3.1
3.8
3.5

34
36











2.6 3.3 36
38












2.8 2.5 38
40













2.1 40
42













1.8 42
n12 11 n
2nd0%50%0%100%50%0%100%50%0%100%50%0%100%50%100%2nd
3rd0%0%25%0%25%50%25%50%75%50%75%100%75%100%100%3rd
4th0%0%25%0%25%50%25%50%75%50%75%100%75%100%100%4th

Nota: * Clase de capacidad



13 17.6 20 22.3 24.7 27 29.4 31.7 34.1 36.4 38.8 41.1 43.5 45.8 50.5
80 70












3.5 75 68 34











3.5
70 67 34











4.5 66 63 34











4.5
60 60 34 40 34 31.5








5.5 53 53 34 40 34
31.5









5.5

6

48

48

34
40 34
31.5

34









6
40 40 34 38 34 30 32 32 21.8





34 34 34 33 34 29.5 28.9 31 20.8 25.3




30 30 30.5 29 30 27.5 26.4 29 18.9 23.2 20.5 16.7


10
25.5 26.5 25 26.5 26 24.1 26 17.7 21.3 19.2 16 18.1 14.9
10
12
18.2 20.7 17.8 19.8 21.4 19.2 20.6 15.8 18.4 17.5 14.4 16.2 13.6 12.6 12

14


15.813.215 16.514.515.814.215.215.713.114.212.411.7 14
16

12.5 10 11.8 13.2 11.3 12.5 12.8 12 13 11.9 12.5 11.3 10.8 16
18


7.7 9.4 10.8 8.9 10.1 11.2 9.6 10.6 10.8 10.1 10.2 10 18
20



7.6 7.1 8.3 9.3 7.8 8.8 9.6 8.3 8.6 20
22




7.5 5.7 6.9 7.9 6.4 7.3 8.1 6.9 7.6 7.2 22
24





4.6 5.7 6.8 5.3 6.2 5.7 6.5 6.1 24
26






4.8 5.8 4.4 5.2 4.8 5.5 5.1 26
28







4.9 3.5 4.4 5.2 4.7 4.3 28
30








2.9 3.7 4.5 3.3 3.6 30
32









3.1 3.9 2.7 3.4 32
34










3.4 2.2 2.9 2.5 34
36











1.8 2.5 2.1 36
38












2.1 1.7 38
40













1.3 40
n12 11 n
2nd0%50%0%100%50%0%100%50%0%100%50%0%100%50%100%2nd
3rd0%0%25%0%25%50%25%50%75%50%75%100%75%100%100%3rd
4th0%0%25%0%25%50%25%50%75%50%75%100%75%100%100%4th
5th0%0%25%0%25%50%25%50%75%50%75%100%75%100%100%5th


Tabla de alturas de elevación



Mesas elevadoras de carga


9.5m                                                                      16m
15°30°15°30°
80 5.5 5.5 2.7 4.0 2.9 1.4 80
78 5.5 5.3 2.5 4.0 2.8 1.3 78
75 5.5 4.9 2.3 4.0 2.5 1.2 75
72 5.5 4.5 2.1 4.0 2.1 1.2 72
70 5.5 4.3 2.0 3.7 2.0 1.2 70
65 4.8 3.8 1.8 3.2 1.8 1.0 65
60 3.6 3.2 1.7 2.6 1.6
60
55 2.9 2.6 1.7 2.1 1.5
55
50 2.2 2.1 1.6 1.5 1.3
50



 9.5m16m
15°30°15°30°
80 5.5 5.5 2.7 4.0 2.9 1.4 80
78 5.5 5.3 2.5 4.0 2.8 1.3 78
75 5.5 4.9 2.3 4.0 2.5 1.2 75
72 5.5 4.5 2.1 4.0 2.1 1.2 72
70 5.5 4.3 2.0 3.7 2.0 1.2 70
65 4.5 3.8 1.8 3.2 1.8 1.0 65
60 3.1 2.9 1.7 2.6 1.6
60
55 2.2 2.1 1.7 1.8 1.5
55
50 1.6 1.5 1.4 1.2 1.1
50


9.5m16m
15°30°15°30°
80 5.5 5.5 2.7 4.0 2.9 1.4 80
78 5.5 5.3 2.5 4.0 2.8 1.3 78
75 5.5 4.9 2.3 4.0 2.5 1.2 75
72 4.4 3.8 2.1 3.6 2.1 1.2 72
70 3.5 3.1 2.0 2.8 2.0 1.2 70
65 1.9 1.8 1.7 1.6 1.4 1.0 65

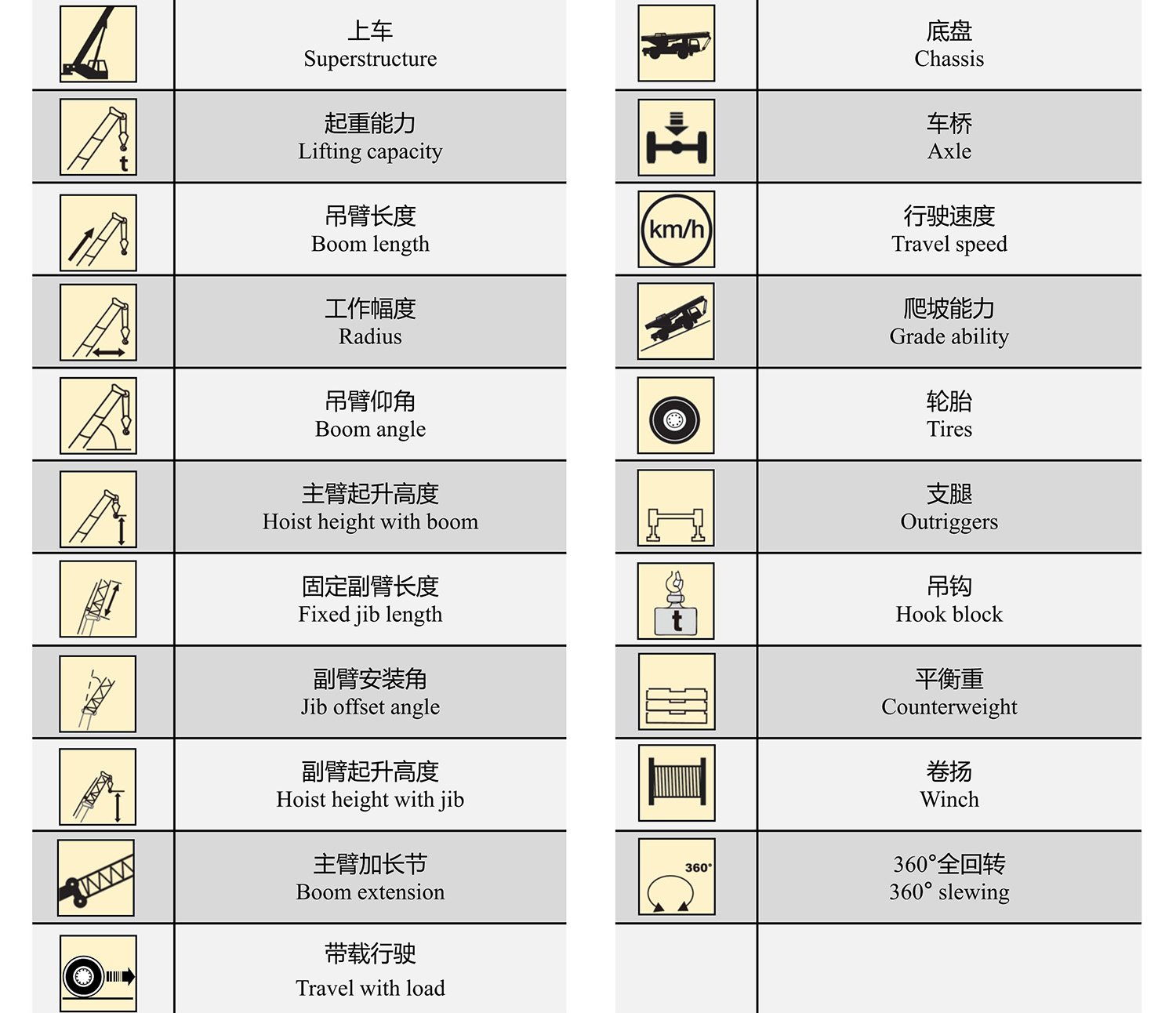

Descripción de los símbolos



Tabla de parámetros técnicos principales


CategoryItemUnitParameter
DimensionsDimensions (length×width×height)mm14985×2800×3790
Wheel basemm1500+4600+1350
Track(Front/Rear)mm2408/2063
Front/Rear overhangmm2455(XCMG Automobile)、
2468(Qixing)/2565
Front/Rear extensionmm2390(XCMG Automobile)、
2377(Qixing)/125
WeightMax.permissible weightkg45600
Axle load1st axlekg10000
2nd axlekg10000
3rd axlekg12800
4th axlekg12800
PowerEngine model——WP9H350E50
Engine rated power/rpmkW/(r/min)257/1900
Max.net power/rpmkW/(r/min)252/1900
Max.output torque/rpmN.m/(r/min)1700/1100-1400
TravelMax.travel speedkm/h≥80
Min.stable travel speedkm/h1.7~3
Min.turning diameterm≤24
Min.turning diameter at boom tipm≤30.5
Min.ground clearancemm373
Approach angleo20
Departure angleo13
Braking distance (at 30 km/h)m≤10
Max.grade ability%45
Fuel consumption per 100 kmL43
NoiseExterior noise leveldB(A)≤84
Noise level at seated positiondB(A)≤90


CategoryItemUnitParameter
Main performanceMax.total rated lifting capacityt85
Min.rated working radiusm3.0
Turning radius at turntable
tail
Counterweightmm4460
Auxiliary winchmm4293
Max.load momentBase boomkN.m2965
Fully-extended boomkN.m1764
Fully-extended boom+JibkN.m1237
Outrigger spanLongitudinalm6.545
Lateralm7.9(5.6)
Hoist heightBase boomm13.3
Fully-extended boomm50.5
Fully-extended boom+Jibm65
Boom lengthBase boomm13
Fully-extended boomm50.5
Fully-extended boom+Jibm66.5
Jib offset angleo0,15,30
Working speedBoom raising timeS≤55
Boom fully extended timeS≤125
Max.slewing speedr/min≥1.8
Time for extending and
retracting outriggers
Outrigger beamRetractingS30
ExtendingS40
Outrigger jackRetractingS30
ExtendingS40
Hoisting speed(single line,
      4th layer,no load)
Main winchm/min135
Auxiliary winchm/min90
NoiseExterior noise leveldB(A)109
Noise level at seated positiondB(A)85


Nota

  • La carga nominal total indicada en las tablas de carga nominal corresponde a la capacidad máxima de elevación cuando la grúa está instalada sobre terreno firme y nivelado. Por lo tanto, el peso máximo de la carga a elevar se reduce en función del peso de los aparejos mencionados.

  • El radio de trabajo es la distancia horizontal del centro de gravedad de la carga al eje de rotación de la superestructura de la grúa, medida desde el suelo, y corresponde al valor real incluyendo la deflexión de la pluma con carga. Tenga en cuenta la deflexión de la pluma antes de iniciar cualquier operación de elevación.

  • Una operación de elevación solo está permitida cuando la fuerza del viento es inferior al grado 5 (velocidad instantánea del viento de 14,1 m/s, presión del viento de 125 N/㎡).

  • Antes de comenzar la elevación, el operador debe conocer el peso de la carga a levantar y su rango de trabajo, y seleccionar las condiciones de trabajo adecuadas. Nunca opere la grúa más allá del límite indicado en la tabla. Las condiciones de trabajo deben basarse en el menor valor cuando el radio y la longitud de la pluma se encuentren entre dos valores adyacentes.

  • Respete el límite del ángulo de la pluma. Nunca opere la grúa con un ángulo de pluma superior al límite recomendado, incluso sin carga. De lo contrario, la grúa volcará. 6. Extienda las secciones de la pluma según el porcentaje especificado
